系统介绍

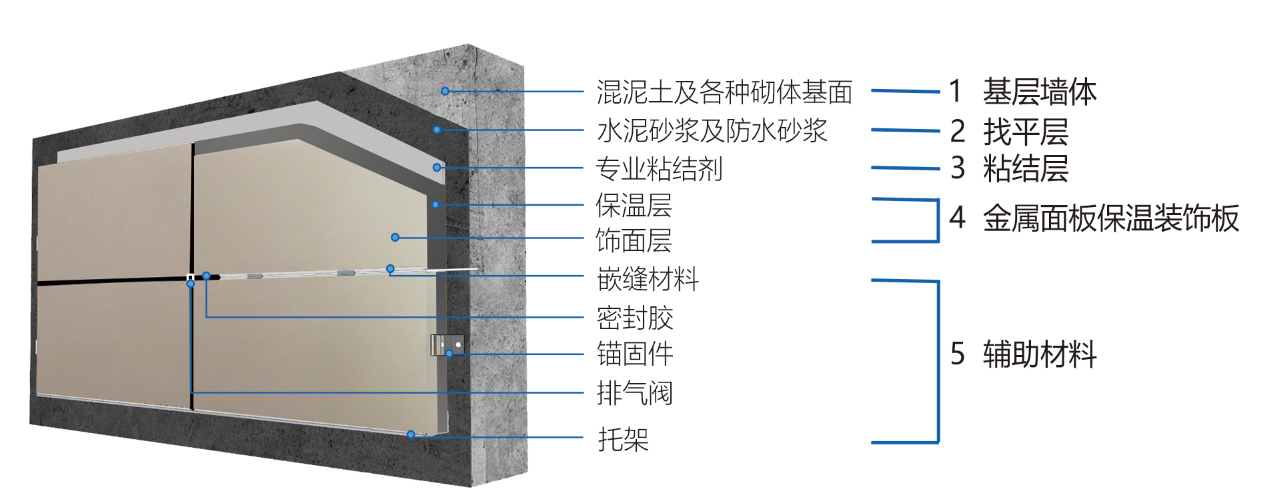

由金属面板保温装饰板、粘结砂浆、锚固件、嵌缝材料和密封胶等构成，采用以粘结砂浆粘结为主、锚固件连接为辅的施工工艺、将金属面板保温装饰板安装在建筑外墙外表面的非承重保温装饰构造总称。
系统性能参数
系统性能指标：执行DB 33/T 1230-2020金属面板保温装饰板外墙外保温系统应用技术规程
金属面板保温装饰板外墙外保温系统性能指标 | ||
项目 | 指标 | |
耐候性 | 外观 | 无起鼓、翘曲、起泡、剥落、脱落现象，无宽度大于0.10mm的裂缝 |
拉伸粘结强度(MPa) | ≥0.10 | |
拉伸粘结强度(MPa) | ≥0.10，破坏发生在保温材料中¹ | |
单点锚固力(kN) | ≥0.30 | |
热阻(㎡·K W) | 符合设计要求 | |
注：1 当拉伸粘结强度大于等于0.20MPa时，“破坏发生在保温材料中”，可不做要求。

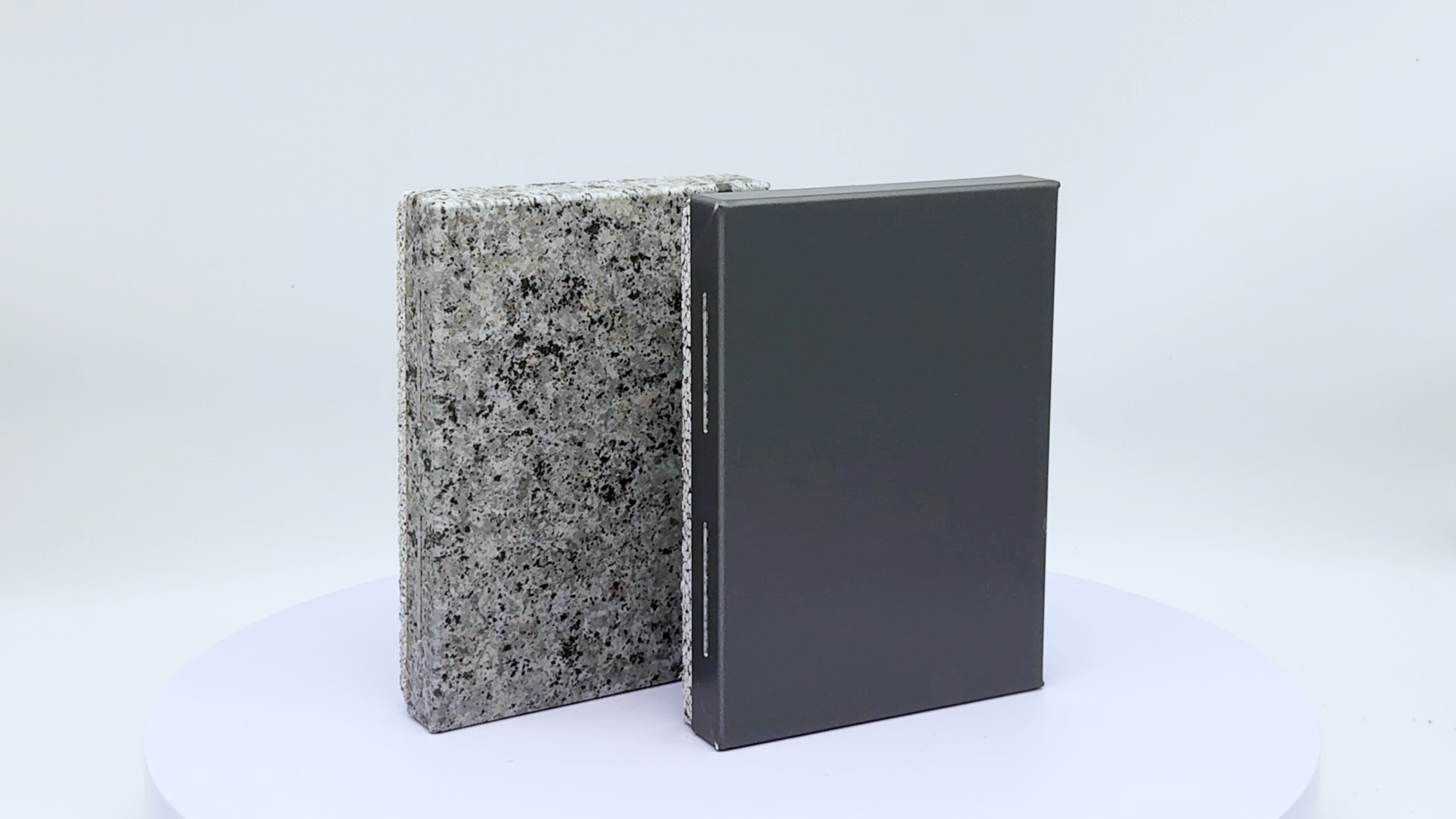

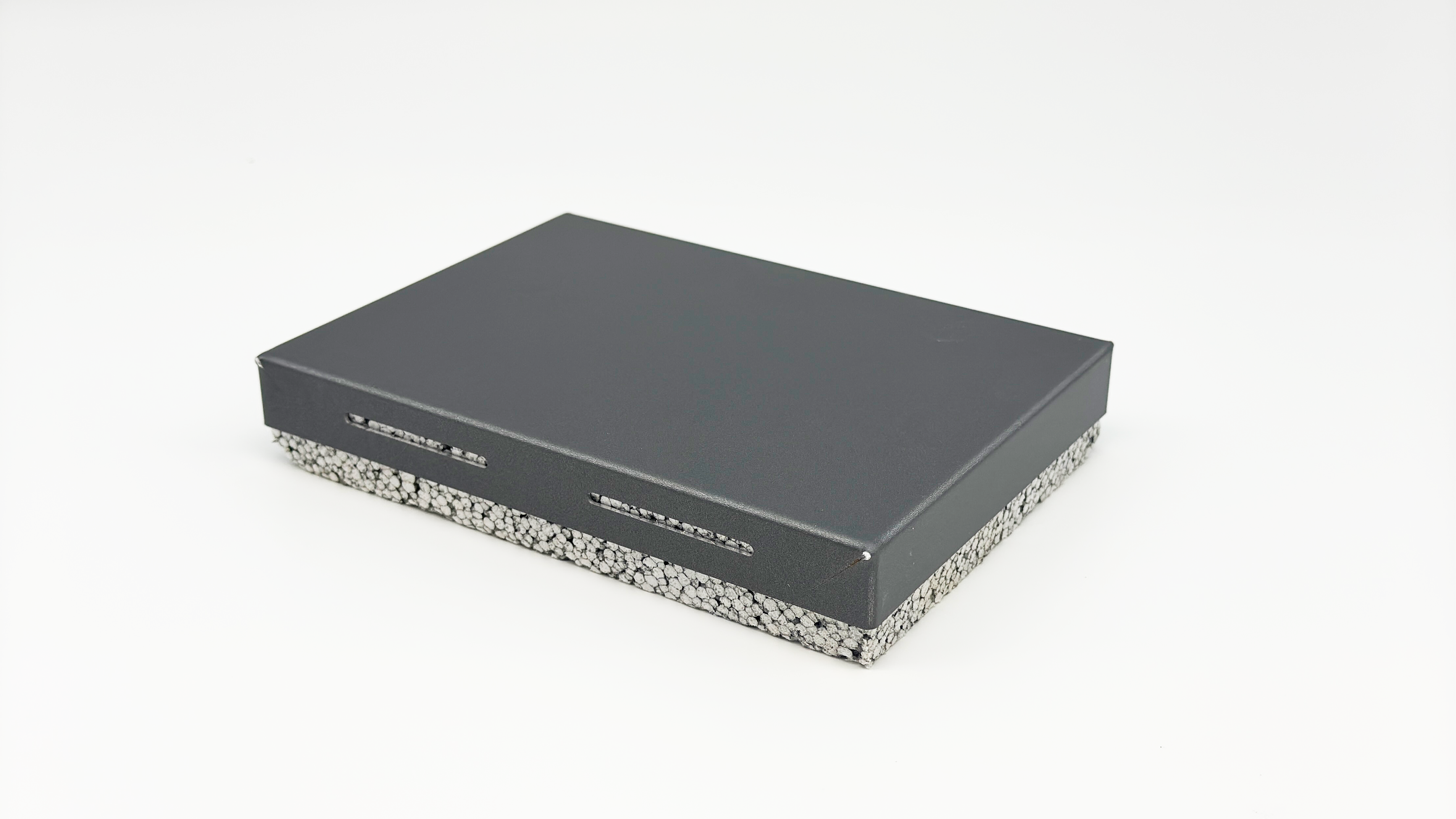

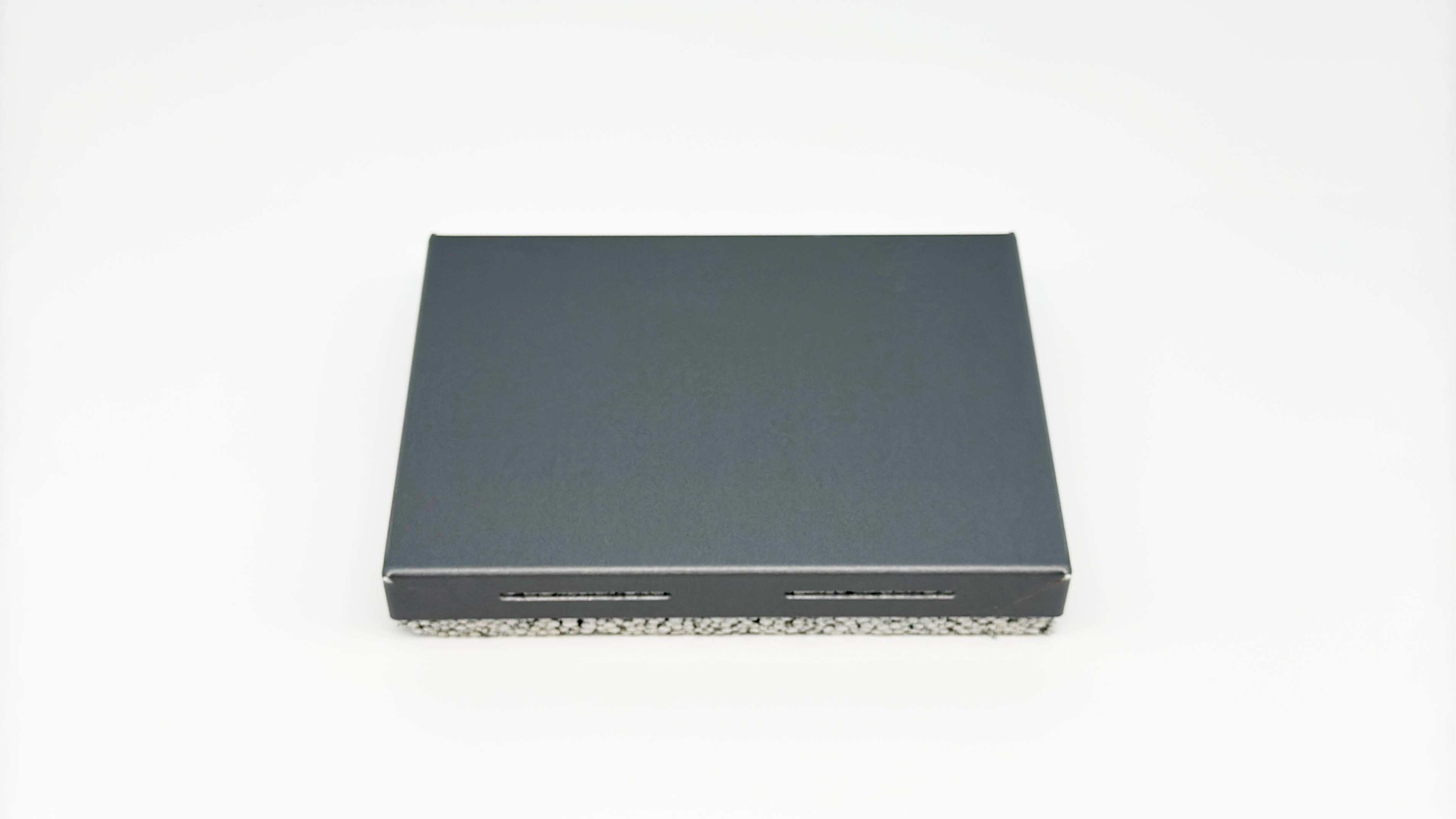

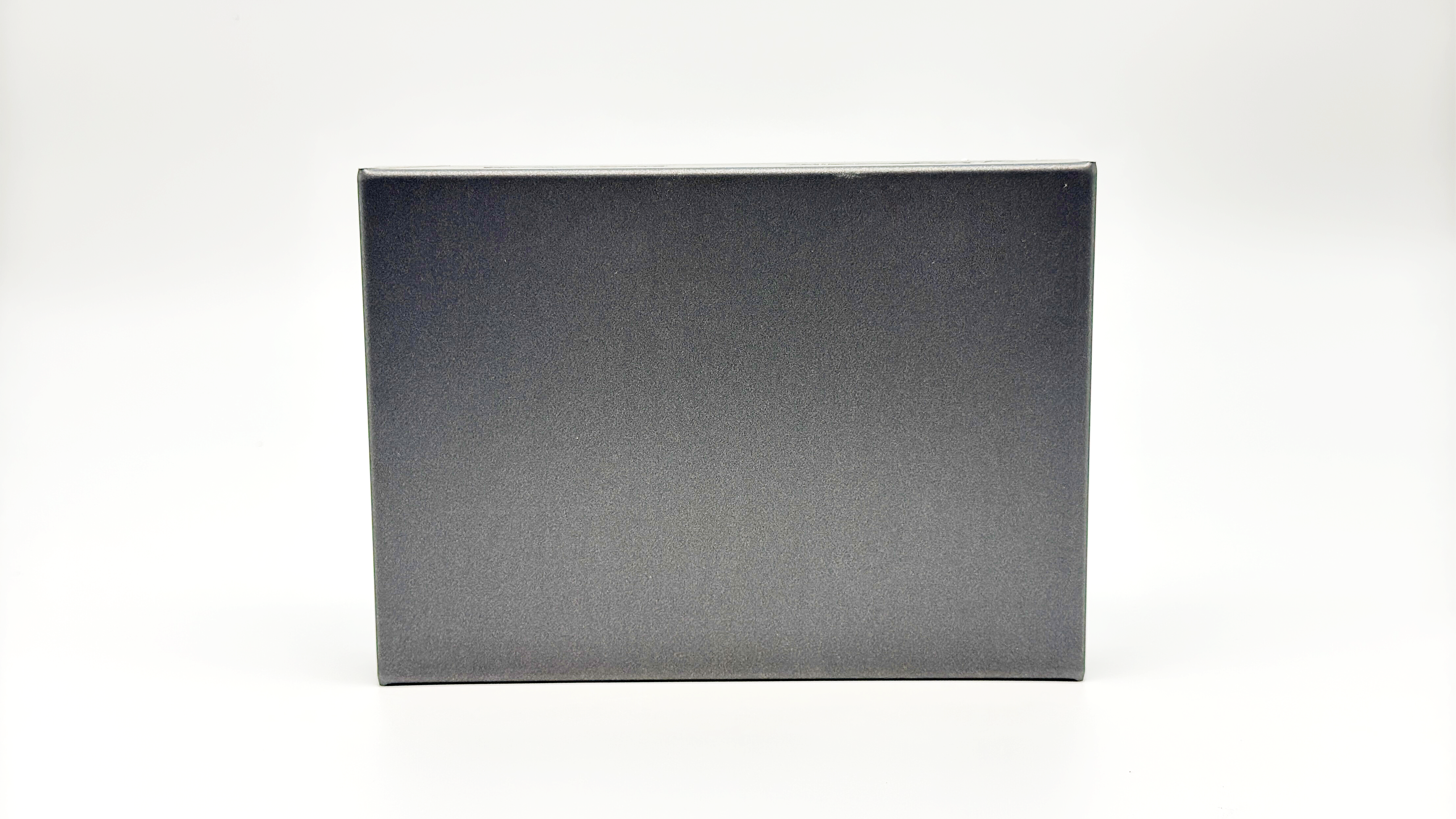

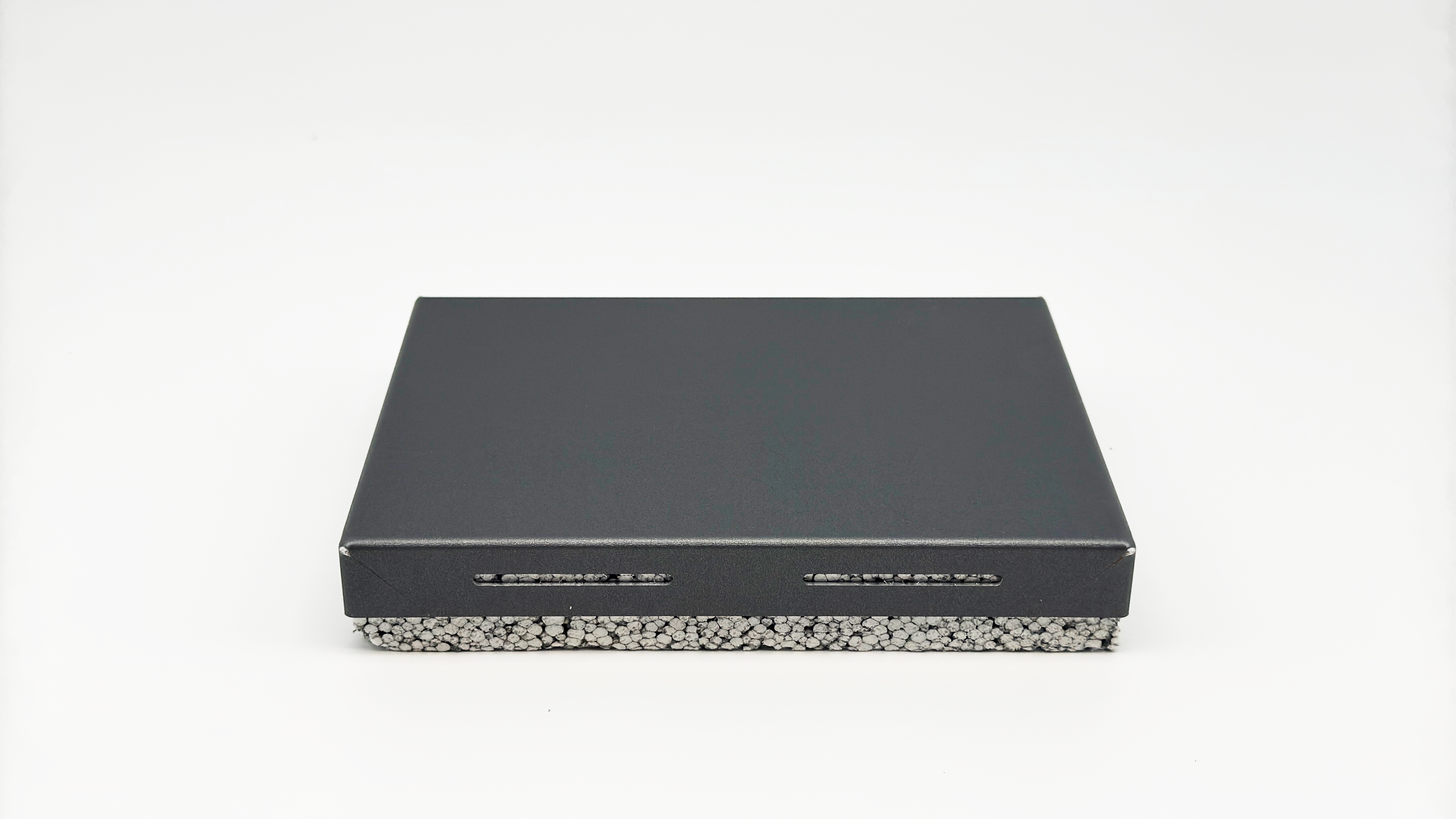

产品介绍

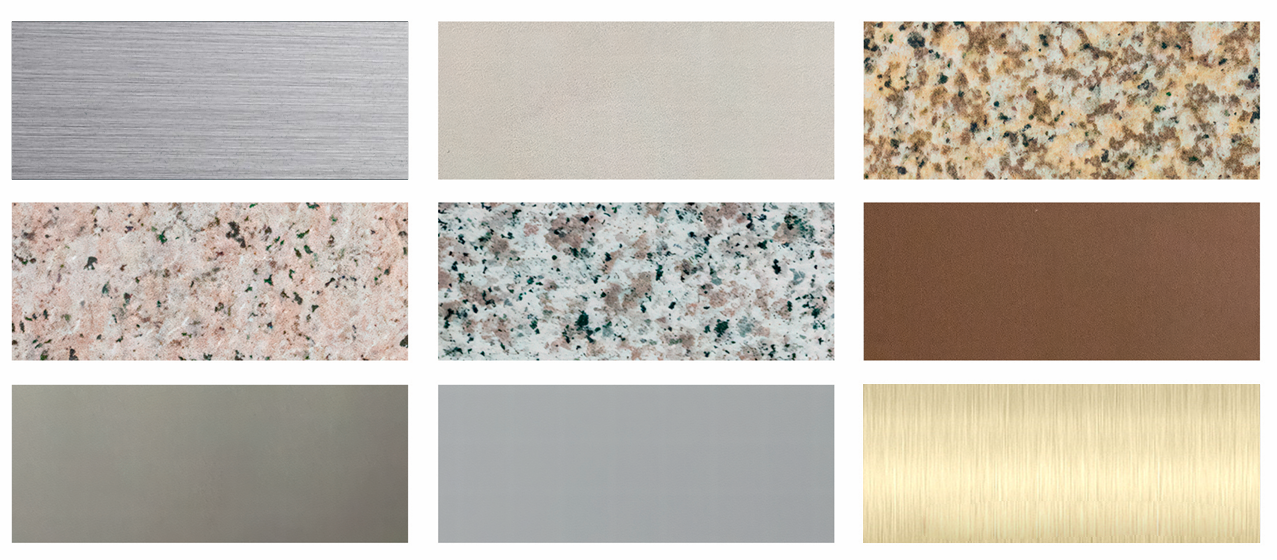

燃烧性能等级A级保温材料或设置防护层的燃烧性能等级B1级保温材料与金属面板通过胶粘剂，在工厂加工制成的具有保温和装饰功能的复合板材。金属面板保温装饰板的金属面板可采用涂层铝板，也可采用彩色涂层钢板。
产品性能参数
金属面板保温装饰板性能指标 | ||
项目 | 指标 | |
单位面积质量(kg/㎡) | <20 | |
拉伸粘结强度(MPa) | 原强度 | ≥0.10，破坏发生在保温材料中 |
耐水强度 | ≥0.10 | |
耐冻融强度 | ≥0.10 | |
抗冲击性(J) | 用于建筑物首层10J 冲击合格，其他层3J冲击合格 | |
抗弯荷载(N) | 不小于板材自重 | |
保温材料燃烧性能等级 | 不低于B₁级 | |
保温材料导热系数 | 符合相关标准的要求 | |
金属面板保温装饰板尺寸允许偏差 | |
项目 | 指标 |
厚度(mm) | +2.0，-1.0 |
长度(mm) | ±2.0 |
宽度(mm) | ±2.0 |
对角线差(mm) | ≤3.0 |
板面平整度(mm) | ≤2.0 |
折边高度(mm) | +2.0，-1.0 （尺量板各边中间部，取其中偏差绝对值较大值） |
应用范围
1、适用于浙江省新建、改(扩)建民用建筑中采用金属面板保温装饰板外墙外保温系统。
2、金属面板保温装饰板外墙外保温系统在建筑工程中的使用高度不宜超过100m。
3、金属面板单块面积不宜大于1.0㎡，且长边长度不宜大于 1.2m；铝板基板厚度不应小于1.2mm，钢板公称厚度不应小于0.7mm。
